Vàlvula de bola

Per què escollir-nos

Wenzhou Deki Valve Co., Ltd., és un proveïdor professional de vàlvules industrials especialitzat en investigació, disseny, fabricació, vendes i serveis de vàlvules. Ens especialitzem en la producció de vàlvules de bola d'entrada superior, vàlvules de bola totalment soldades, vàlvules de bola amb seient de metall flotant forjat, vàlvules de bola flotant amb seient suau d'acer fos i altres vàlvules de bola.

Equipament avançat

Per mantenir la coherència del control de qualitat del nostre producte, hem equipat màquines de torn, CNCs i laboratoris d'inspecció d'última generació per a la inspecció de materials i la producció i proves de vàlvules.

Qualitat garantida

La nostra empresa està molt en línia amb els principals estàndards internacionals, com ara ANSI/API, BS, DIN, JIS, GB, etc.

Els productes es venen bé

Les nostres vàlvules i components de control de flux s'exporten a tot el món, com el sud-est asiàtic, l'Orient Mitjà, Europa, Rússia, Amèrica del Nord i del Sud, Àfrica, etc.

Àmplia gamma d'aplicacions

Els nostres clients utilitzen els nostres productes a les indústries de la refineria de petroli i gas, central nuclear, planta química, central elèctrica marina i indústries d'abocament i subministrament d'aigua.

Què és la vàlvula de bola

Una vàlvula de bola és un dispositiu de control de flux que utilitza una bola buida, perforada i pivotant per controlar el fluid que hi flueix. Està obert quan el forat al mig de la bola està en línia amb l'entrada de flux i es tanca quan es gira 90 graus per la nansa de la vàlvula, bloquejant el flux. Si voleu conèixer les especificacions i preus de la vàlvula de bola, poseu-vos en contacte amb nosaltres!

Tipus de vàlvula de bola

01/

Vàlvula de bola d'entrada superior
Les vàlvules de bola d'entrada superior tenen accés de manteniment a la part superior del cos de la vàlvula. Això permet reparar la vàlvula sense haver de treure-la del sistema i s'utilitza àmpliament per a extrems soldats i aplicacions de gas. També són ideals per a aplicacions on l'espai és limitat.

02/

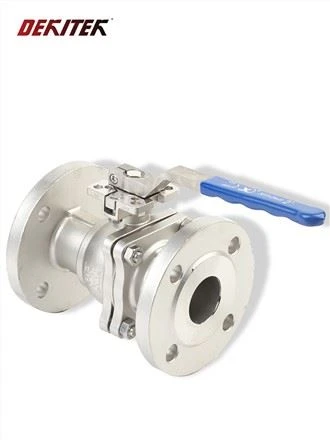

Vàlvula de bola flotant
Les vàlvules de bola flotants no tenen un muñón per suportar la bola a la part inferior. Les boles flotants permeten un millor segellat i menys desgast al seient de la vàlvula. Aquestes vàlvules s'utilitzen habitualment en aplicacions de baixa pressió.

03/

Vàlvules de bola guiades o de muñón
Les vàlvules de bola guiades tenen un muñón que impedeix que la bola es mogui a la part inferior. Aquesta guia o muñón està connectat a l'extrem inferior del cos de la vàlvula. Això permet que la bola giri sense fricció i proporciona un millor segellat. Les vàlvules de bola guiades o de muñón s'utilitzen habitualment en aplicacions d'alta pressió i alta temperatura.

04/

Doble bloqueig i vàlvula de purga
Les vàlvules de doble bloc i de purga normalment tenen dues boles en un sol cos de vàlvula. Això permet, a més del segellat aigües amunt i aigües avall, el bloqueig i la ventilació simultània de les dues seccions de vàlvula per al manteniment i reparació. Són ideals per a aplicacions on es requereix una neteja total de la línia de procés, com ara prevenir la contaminació del producte, calibratge, transmissió de fluids i emmagatzematge.

05/

Vàlvula de bola d'entrada lateral
A les vàlvules de bola d'entrada lateral, en el conjunt de la vàlvula la bola es munta lateralment al cos de la vàlvula. En general, les vàlvules de bola d'entrada lateral són més econòmiques que les vàlvules d'entrada superior. Aquest tipus de disseny d'entrada lateral és una bona opció per a aplicacions d'alta pressió.

06/

Vàlvula orbital
Les vàlvules orbitals tenen una bola que gira al voltant d'un eix excèntric, la qual cosa significa que, a més de girar 90º com totes les boles, es mou després permetent un millor segellat i un control precís del cabal. Són ideals per a aplicacions on es requereix un alt grau de precisió i control de cabal.

07/

Vàlvula de bola de pas en V
Les vàlvules de bola de pas en V són similars a una vàlvula de bola convencional, però amb un segment d'osca en V contornejat a la bola en lloc d'una esfera. Aquesta osca es pot subministrar en diferents graus (15º, 30º, 60º...). Es pot utilitzar com a vàlvula reguladora i està disponible en una àmplia gamma.

08/

Vàlvula de bola forjada
Les vàlvules de bola forjades es mecanitzen directament a partir de material rodó o de barra, la qual cosa evita la porositat i altres defectes de fosa. També són més resistents i duradores que les vàlvules de bola de fosa. Són ideals per a aplicacions d'alta pressió i alta temperatura i són menys propensos a danys per impactes o vibracions.

Parts d'una vàlvula de bola

Carcassa de la vàlvula
Tots els components interns d'una vàlvula de bola es troben dins de la carcassa de la vàlvula o del cos. Està fet d'un metall dur i rígid, termoplàstic o revestit de termoplàstic que protegeix els components de la vàlvula de bola. També permet accedir al mecanisme de control extern que fa girar la pilota.

Pilota
La bola és una esfera que té un forat al centre. El forat del seu centre s'anomena forat. El forat serveix com a obertura de flux del fluid quan la secció transversal del camí del flux del fluid i el forat són coplanars. En cas contrari, el flux es limita. Una vàlvula de bola pot tenir una bola sòlida o una bola buida. Una bola sòlida té un diàmetre d'obertura constant en tota la seva estructura, cosa que ajuda al fluid a fluir suaument a una velocitat constant. Una bola buida, en canvi, té una estructura interna buida, i l'espai interior permet que més fluid passi per la vàlvula. Tanmateix, l'espai més gran crea turbulències i altes velocitats. Una bola buida és més lleugera i barata en comparació amb una bola sòlida.

Eix
L'eix connecta la bola amb el mecanisme de control que fa girar la bola. L'eix té segells com ara anelles O i anells d'embalatge per segellar l'eix i el capó per evitar fuites del fluid. L'eix es pot accionar manualment mitjançant una palanca o un volant o accionat mitjançant un accionament elèctric, pneumàtic o hidràulic.

Capó
El bonet és una extensió de la carcassa de la vàlvula que conté i protegeix l'eix i la seva empaquetadura. Es pot soldar o cargolar al cos. També està fet de metall dur i cobreix l'obertura feta per connectar l'eix al mecanisme de control extern.

Seient
Els seients de la vàlvula proporcionen segellat entre la bola i el seu cos. El seient aigües amunt és adjacent al costat d'entrada de la vàlvula. El seient aigües avall es troba al costat oposat del seient aigües amunt que és adjacent al costat de descàrrega de la vàlvula.

Avantatge de la vàlvula de bola

Fàcil d'operar
Les vàlvules de bola són un dels tipus de vàlvules més fàcils d'operar. Estan dissenyats perquè un simple gir del mànec sigui tot el que cal per obrir o tancar la vàlvula. Això els fa ideals per utilitzar-los en situacions en què es requereix un funcionament ràpid i fàcil, com ara en situacions d'apagada d'emergència.

Sense fuites
Les vàlvules de bola també són molt fiables i no solen tenir fuites. Això es deu al fet que la bola dins de la vàlvula es manté al seu lloc per dos segells, un a la part superior i un altre a la part inferior. Aquests segells impedeixen que qualsevol fluid escapi més enllà de la bola, fins i tot quan la vàlvula està en posició oberta.

Baix manteniment
Les vàlvules de bola també tenen un manteniment baix i no requereixen gaire manteniment. Un cop instal·lats, normalment es poden deixar sols i continuaran funcionant correctament durant molts anys. En canvi, altres tipus de vàlvules, com les vàlvules de comporta, poden requerir una lubricació periòdica o un altre manteniment per continuar funcionant correctament.

Durable
Les vàlvules de bola també són molt duradores i poden suportar un gran desgast. Això es deu al seu disseny senzill, que té relativament poques peces mòbils que es poden trencar o desgastar amb el pas del temps. En canvi, els dissenys de vàlvules més complexos, com les vàlvules de papallona, poden tenir més peces mòbils susceptibles de danyar-se o fallar amb el temps.

Versàtil
Les vàlvules de bola també són molt versàtils i es poden utilitzar en una gran varietat d'aplicacions. S'utilitzen habitualment en aplicacions de fontaneria residencial i comercial, però també es poden utilitzar per a aplicacions industrials com el control del flux de fluids en plantes químiques o refineries de petroli.

Com mantenir la vàlvula de bola

Neteges periòdiques
És important mantenir netes les vàlvules de bola per allargar la seva vida útil. Es recomana netejar-los almenys una vegada a l'any, o amb més freqüència si l'entorn està especialment ple de pols o brutícia. Utilitzeu una tovallola suau per netejar l'oli, la pols o la brutícia de la carcassa. Utilitzeu un raspall de filferro per eliminar qualsevol acumulació a la tija de la vàlvula o altres components. Utilitzeu productes de neteja compatibles amb els materials de la vàlvula, com ara netejadors a base d'alcohol o aigua per a peces no metàl·liques i netejadors d'aire comprimit o de gas per a components metàl·lics.

Lubricació de vàlvules
La lubricació de la vàlvula de bola és essencial per evitar l'abrasió i garantir un bon funcionament de les peces de la vàlvula. Seleccioneu un lubricant adequat per als materials de la vàlvula i els mitjans del sistema, com ara lubricants insolubles en aigua, sintètics o a base d'oli. Tanmateix, és crucial evitar els lubricants sòlids o a base d'argila, ja que es poden acumular a l'interior de la cavitat de la vàlvula.

Inspeccions rutinàries
Comproveu si hi ha un desgast regular comprovant els seients, els segells i la tija de la vàlvula per detectar qualsevol signe de corrosió, fuites o danys. Augmentar la freqüència de les inspeccions per a aplicacions d'alta pressió i cicles elevats. Examineu els paràmetres següents:
Estanquitat de cargols, femelles i altres maquinari. Els cargols i les femelles soltes poden fer que la vàlvula es mogui o falli, provocant danys a l'equip.
●Corrosió o acumulació de minerals
●Les fuites
●Correct funcionament de les vàlvules de bola durant l'obertura i tancament
●Indicació precisa de la posició (incloses les vàlvules estàtiques)
●Ventilació adequada i filtració de l'aire a la zona
● Substituïu els components gastats segons sigui necessari.

Parades programades de planta
Les parades rutinàries són ideals per a inspeccions de vàlvules de bola. El procés consisteix a retirar les vàlvules del sistema de canonades, desmuntar-les, netejar els interiors i substituir els components desgastats o trencats. Presteu molta atenció als segells o altres peces de goma.

Proves periòdiques
Les proves regulars, com ara les proves de pressió (omplint el cos de la vàlvula amb un fluid de prova i aplicar pressió durant un període de temps especificat per comprovar si hi ha fuites) són essencials per garantir que la vàlvula de bola funciona correctament.

Emmagatzematge
Emmagatzemeu la vàlvula de bola en una zona seca i ben ventilada, lluny de la llum solar directa i de temperatures extremes. Idealment, la temperatura de l'àrea d'emmagatzematge hauria d'estar entre 0 graus (32 graus F) i 49 graus (120 graus F). Si és possible, emmagatzemeu la vàlvula en el seu embalatge original o en un recipient protector per evitar danys durant el transport o l'emmagatzematge.

Factors que afecten la vida útil de la vàlvula de bola

Mitjans de comunicació
Les vàlvules de bola s'utilitzen normalment per controlar el flux d'encesa/desactivació de líquids i gasos, com ara aigua, oli, aire i productes químics. No obstant això, els mitjans amb partícules abrasives en suspensió poden provocar una fallada prematura dels segells de la vàlvula, provocant fuites o un augment del parell de funcionament, i en última instància, condueix a una fallada d'accionament. L'ús de vàlvules de bola amb mitjans abrasius redueix la seva vida útil.

Materials
Les vàlvules de bola de plàstic són rendibles però no són adequades per a entorns d'alta temperatura i tenen una vida útil més curta en comparació amb les vàlvules metàl·liques. Es recomana utilitzar vàlvules metàl·liques amb gasos a pressió per raons de seguretat. És crucial verificar que el cos de la vàlvula i els materials del segell siguin compatibles amb el medi que flueix per la vàlvula.

Classificacions de temperatura i pressió
A l'hora de determinar la idoneïtat d'una vàlvula, és essencial tenir en compte la seva pressió i temperatura. La qualificació determina els materials adequats, el disseny de la vàlvula i els materials de segellat que s'han d'utilitzar. La qualificació, juntament amb la freqüència del cicle, afecta significativament la vida útil de la vàlvula de bola. Si s'utilitza una vàlvula de bola en una aplicació propera a la seva classificació de pressió/temperatura i es fa un cicle poc freqüent, pot durar anys. Tanmateix, la mateixa vàlvula de la mateixa aplicació pot necessitar un reemplaçament freqüent si es fa un cicle sovint.

Actuació
Les vàlvules de bola es poden accionar manualment, pneumàticament, elèctricament o hidràulicament.
●Els actuadors pneumàtics ofereixen temps de cicle ràpids i una gran durabilitat.
●Els actuadors elèctrics són adequats per a baixes velocitats de cicle i entorns sense accés a aire comprimit
● Els actuadors hidràulics proporcionen una sortida de parell elevat, però normalment són més cars i poden requerir components addicionals per al bon funcionament.

Com instal·lar una vàlvula de bola

●Inspeccioneu els ports de la vàlvula de bola, les superfícies de seient i els fils per assegurar-vos que estiguin nets i lliures de residus estranys.
●Feu funcionar la vàlvula des de la posició totalment oberta a la tancada.
●Assegureu-vos que les connexions de tubs roscats que s'han d'enroscar a la vàlvula estiguin roscades amb precisió, netes i lliures de materials estranys o encenalls de metall.
●Aplica un compost de segellat de rosca de canonada d'alta qualitat o una cinta de segellat de rosca de PTFE seguint les instruccions d'aplicació del fabricant per garantir un segellat de la junta de canonada sense fuites.
●La vàlvula i la canonada han d'estar alineades per evitar roscats creuats, el racó roscat mascle ha d'estar alineat amb l'eix del forat roscat. Mantenir l'alineació adequada de la canonada durant el muntatge elimina l'esforç innecessari al cos de la vàlvula. Doneu suport a la vàlvula i la canonada en alineació per evitar tensions innecessàries al cos de la vàlvula connectant la canonada. Els suports de canonades han de ser capaços de mantenir la canonada alineada i suportar el pes dels accessoris, les vàlvules, la canonada i el seu contingut. Advertència: si no es recolza correctament les canonades, la garantia anul·larà i podria provocar fallades estructurals i danys a la propietat.
●Quan instal·leu vàlvules de bola de cos de dues peces, utilitzeu sempre dues claus per fer juntes de canonades amb aquestes vàlvules. Col·loqueu una clau anglesa a l'extrem de la vàlvula més proper a l'articulació de la canonada que s'està estrèntant i l'altra clau a la canonada per evitar la transmissió del parell a través de l'articulació del cos de la vàlvula, entre el cos de la vàlvula i el cordó. Això també evita la distorsió de les parts internes de la vàlvula. ADVERTÈNCIA: si no seguiu aquesta instrucció, l'articulació del cos és estressada i pot provocar una fuita a l'articulació del cos. CONSELL: els aliatges de llautó i bronze són metalls més suaus que l'acer, utilitzeu sempre una clau de mandíbula llisa a l'extrem de la vàlvula i gireu la vàlvula a la canonada. Les claus per a canonades només s'han d'utilitzar en canonades i accessoris.
●Premeu fins que sentiu que l'articulació comença a assentar-se i l'ajust està gairebé apuntant en la direcció desitjada. A continuació, augmenta una mica la força de tensió si cada intent dóna menys moviment, segueix apretant fins que tinguis l'alineació adequada i hauries de tenir una articulació sòlida. Si el moviment s'atura de sobte, probablement heu tocat fons contra la parada del cos de la vàlvula. Precaució: No feu marxa enrere d'una connexió per aconseguir l'alineació adequada. Afluixar les connexions de la vàlvula, la canonada i els accessoris comprometrà la integritat del segell i contribuirà a les fuites i a la fallada.

Avís
No apreteu massa la vàlvula a la canonada, ja que és possible distorsionar les parts internes de la vàlvula i/o provocar una fractura per tensió al cos de la vàlvula. Com a pauta general, després d'un enganxament estret a mà, apretar entre 1-½ a 3 voltes completes addicionals per a mides de fins a 1", per a mides 1-¼" i més grans d'1 a 2-½ " girs complets, hauríeu de tenir entre 3-1/2 i 6 rosques enganxades. L'enganxament de rosques fora d'aquest interval pot indicar que l'articulació està sota o excessivament apretada o fora de tolerància.

La nostra fàbrica

productcate-1-1

Certificacions

Preguntes freqüents

P: Quina diferència hi ha entre la vàlvula de bola i la vàlvula de comporta?

R: La diferència principal està en el funcionament. Una vàlvula de comporta mou un disc sòlid cap amunt i cap avall per obrir/tancar l'orifici. Una vàlvula de bola fa girar una bola (l'orifici) amb un forat en ella 90 graus per obrir/tancar la vàlvula.

P: Com funciona una vàlvula de bola del tanc?

R: Una bola sura quan el nivell d'aigua arriba a prop de la canonada, forçant la vàlvula a tancar-se. Penseu en un dipòsit amb una entrada (entrada A) amb una vàlvula de bola d'aquest tipus. Suposem també que hi ha una altra entrada (entrada B) al dipòsit.

P: Per què les vàlvules de bola són millors que les vàlvules de comporta?

R: Les vàlvules de bola utilitzen un mànec per controlar la col·locació d'una esfera buida i perforada al mecanisme. Quan es gira el mànec, el forat obre o tanca immediatament el flux d'aigua. Aquest mecanisme és molt més ràpid que una vàlvula de comporta perquè una vàlvula de bola només necessita un gir de 90-graus per passar d'obrir-se a tancar completament.

P: Per què es prefereix la vàlvula de bola sobre la vàlvula de comporta?

R: Les vàlvules de bola són duradores, funcionen bé després de molts cicles i fiables, tanquen de manera segura fins i tot després de llargs períodes de desús. Aquestes qualitats els converteixen en una opció excel·lent per a aplicacions de tancament, on sovint es prefereixen a les portes i les vàlvules de globus.

P: Quina s'utilitza la vàlvula de bola per a l'aigua?

R: S'utilitza una vàlvula de bola per aturar i iniciar el flux d'aigua girant un botó. És fàcil d'utilitzar i controlar i és perfecte per tancar l'aigua ràpidament. Una vàlvula de comporta, en canvi, s'utilitza per regular el cabal d'aigua ajustant l'obertura de la vàlvula.

P: Les vàlvules de bola redueixen la pressió?

R: A causa del fet que una vàlvula de bola només ha d'estar completament oberta o tancada, no és recomanable utilitzar una vàlvula de bola per controlar la pressió. Per a aquesta aplicació, sempre és millor utilitzar una vàlvula reductora de pressió, també coneguda com a regulador de pressió.

P: Una vàlvula de bola redueix el cabal?

R: Les vàlvules de bola només perden el 3 per cent del cabal de la canonada oberta.

P: Puc utilitzar una vàlvula de bola per a l'aigua?

R: Les vàlvules de bola són un dels tipus de vàlvules més comuns utilitzats per a aplicacions d'aigua potable per a ús residencial i comercial.

P: Quina és l'aplicació més habitual per a una vàlvula de bola?

R: Les vàlvules de bola s'utilitzen habitualment com a vàlvules de tancament de fluids a les instal·lacions de producció de petroli i gas terrestres i offshore. També s'utilitzen en forns d'alimentació del sistema de gas combustible. Les vàlvules de bola estan dissenyades per controlar el flux de gasos i líquids d'alta pressió amb una caiguda de pressió mínima.

P: Les vàlvules de bola són millors que les vàlvules de tancament?

R: Una vàlvula de bola té una comporta (bola) que es tanca a través del flux, mentre que una vàlvula de globus utilitza un tap (tija) que fa el mateix. Les vàlvules de bola són millors per al control d'encesa/apagada sense pèrdua de pressió, mentre que les vàlvules de globus són millors per regular el flux.

P: Es pot utilitzar una vàlvula de bola per a aigua calenta?

R: S'han de tenir dues vàlvules de bola per a tots els sistemes de calefacció d'aigua sense dipòsit. Aquestes vàlvules us permeten tancar completament el flux d'aigua cap a i des de l'escalfador, cosa que us permet fer el servei de la unitat o canviar un filtre sense cap preocupació per l'aigua que flueix.

P: La vàlvula de bola és alta o baixa pressió?

R: Les vàlvules de bola d'alta pressió són ideals per utilitzar-les en aplicacions on la pressió de flux es mesura a un nivell superior a 3,000 psi (207 bar). Algunes vàlvules d'alta pressió, com les 3-vàlvules de bola de via, poden gestionar fluxos superiors a 15,000 psi.

P: Una vàlvula de bola augmenta la pressió?

R: Obrint només parcialment la vàlvula de bola, podeu controlar la quantitat del contingut de la canonada que hi passa. Si l'obres lleugerament, la quantitat que flueix serà petita i es mourà a menor pressió. Si obriu la vàlvula completament, tant el cabal com la pressió seran més grans.

P: Les vàlvules de bola tenen una direcció de flux?

R: Les vàlvules de bola es poden instal·lar en tubs verticals o horitzontals, són bidireccionals, per tant la direcció del flux no és crítica, però la millor pràctica és configurar el mànec de la vàlvula perquè apunti en la direcció del flux sempre que sigui possible.

P: Una vàlvula de bola ha d'estar completament oberta?

R: A causa de les restriccions de cabal mínimes, les vàlvules de bola provoquen una baixa caiguda de pressió en comparació amb altres tipus de vàlvules, la qual cosa evita danys a la vàlvula. Com que les vàlvules de bola només requereixen un quart de volta per obrir-se o tancar completament, ofereixen una manera fantàstica de permetre o restringir immediatament el flux de fluids.

Com una de les principals empreses de vàlvules de bola a la Xina, us donem la benvinguda a comprar una vàlvula de bola aprovada per API a la nostra fàbrica. Tots els productes que s'utilitzen a la refineria, la central elèctrica, la indústria química del petroli i el petroli i el gas tenen una alta qualitat i un preu competitiu.
